EL-40 Uni 350-1050 1-10V

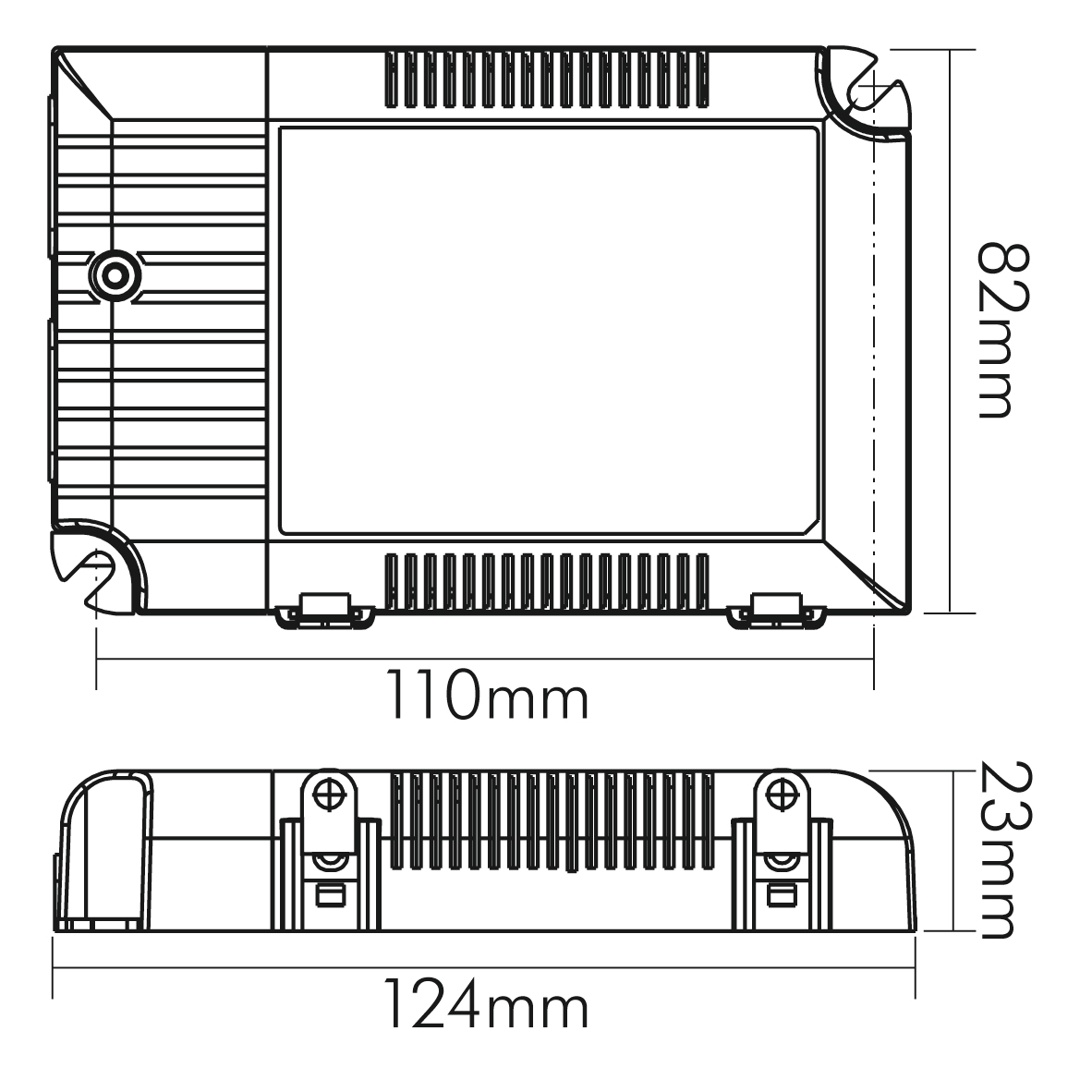

Maßzeichnung

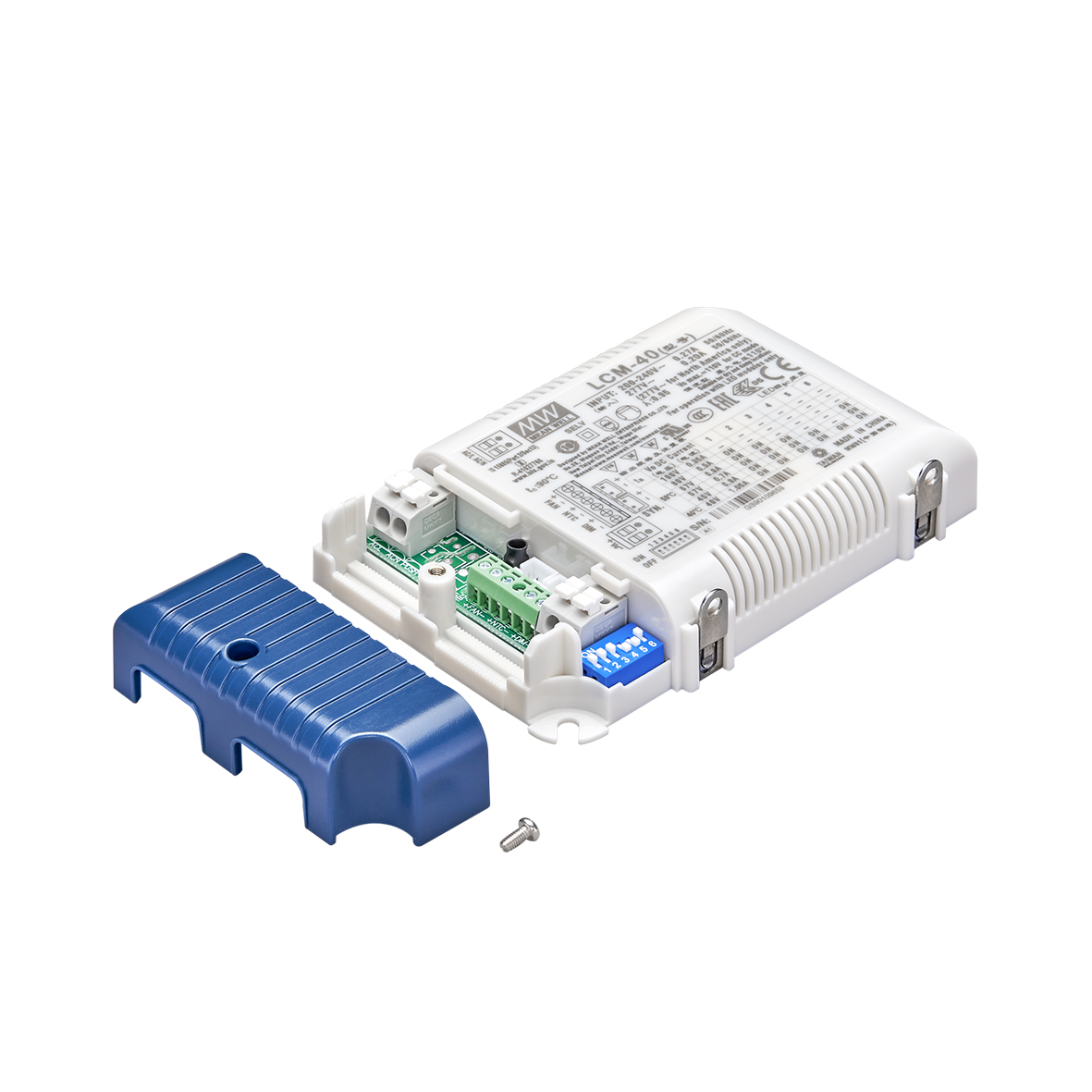

Produktbild Detailansicht 1

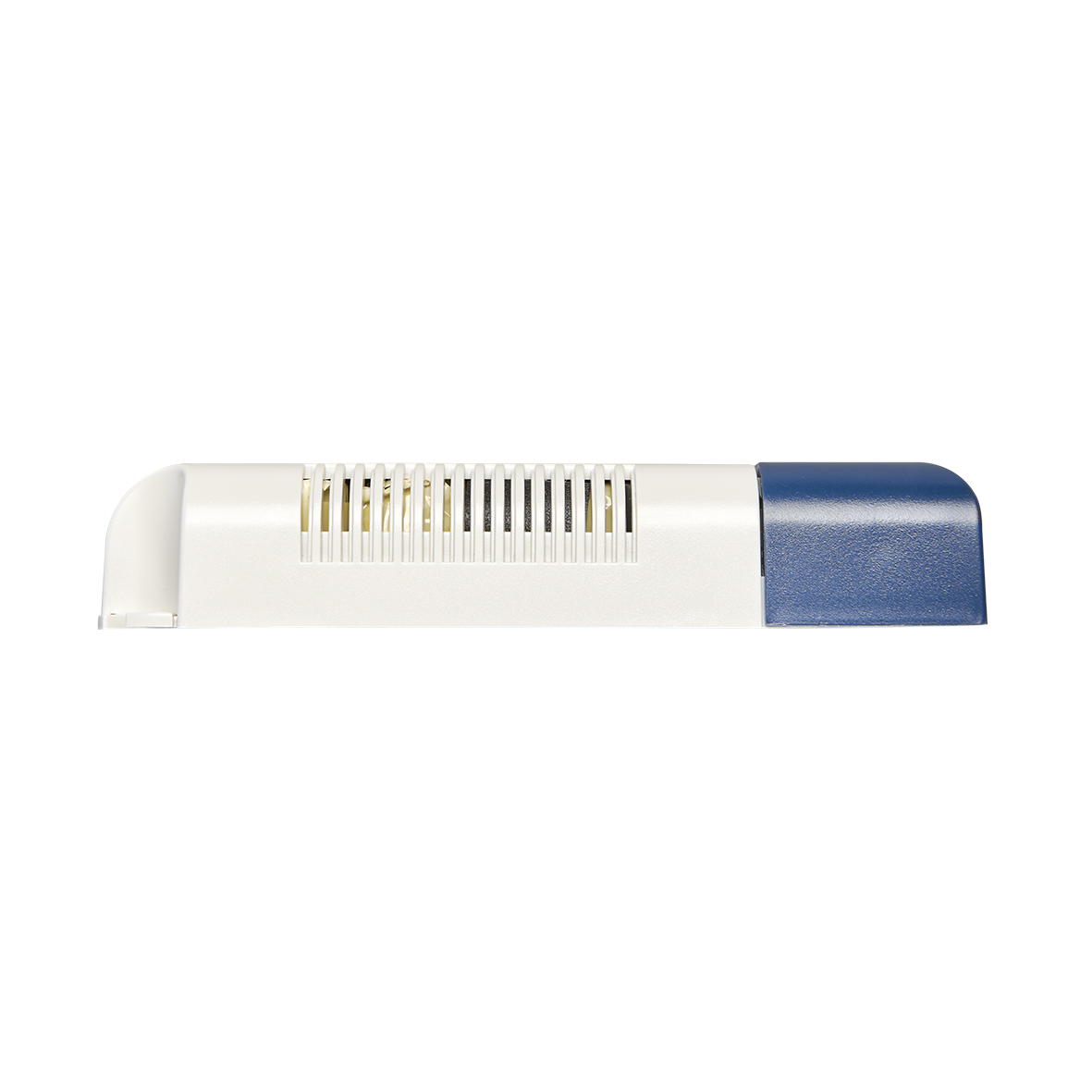

Produktbild Ansicht oben

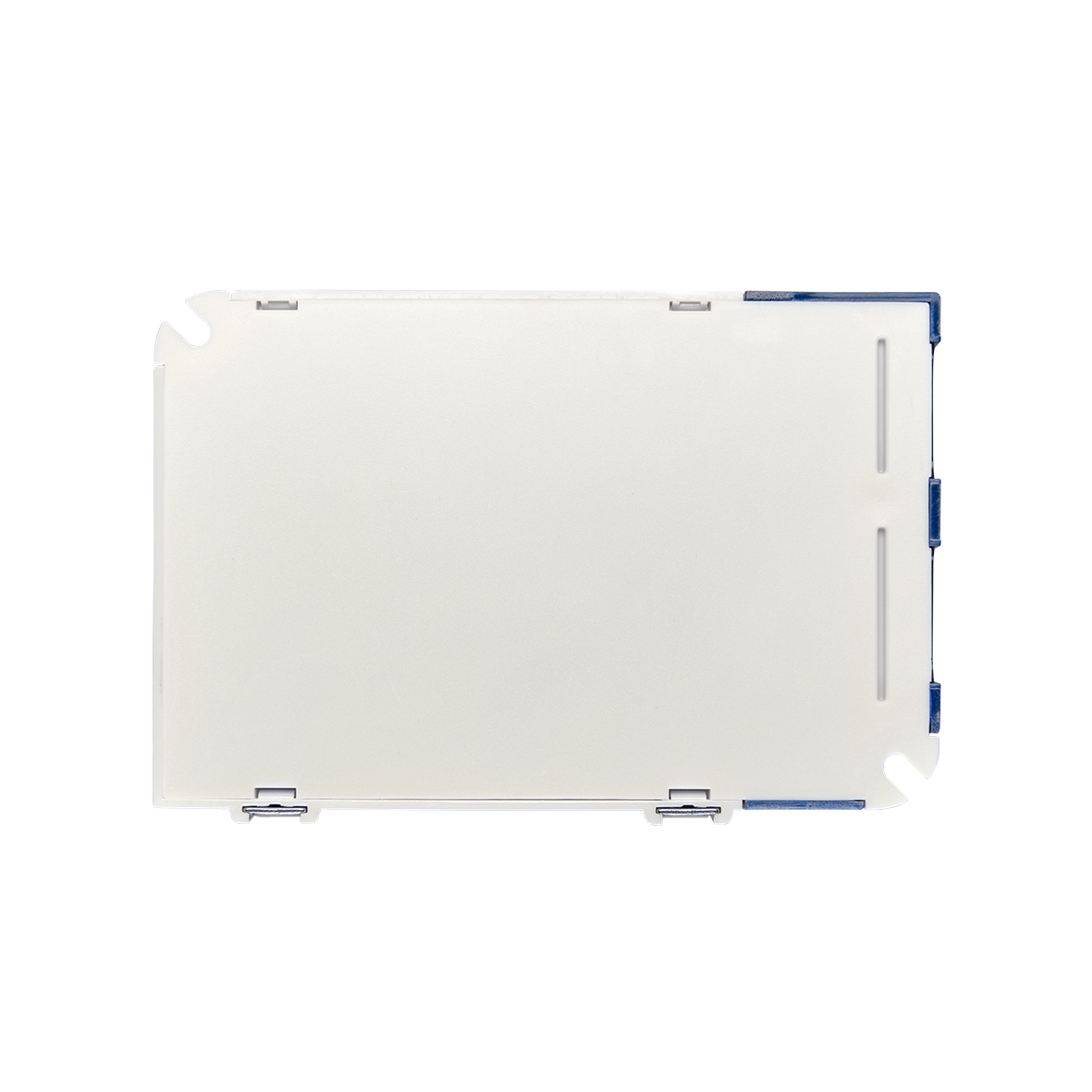

Produktbild Rückseite

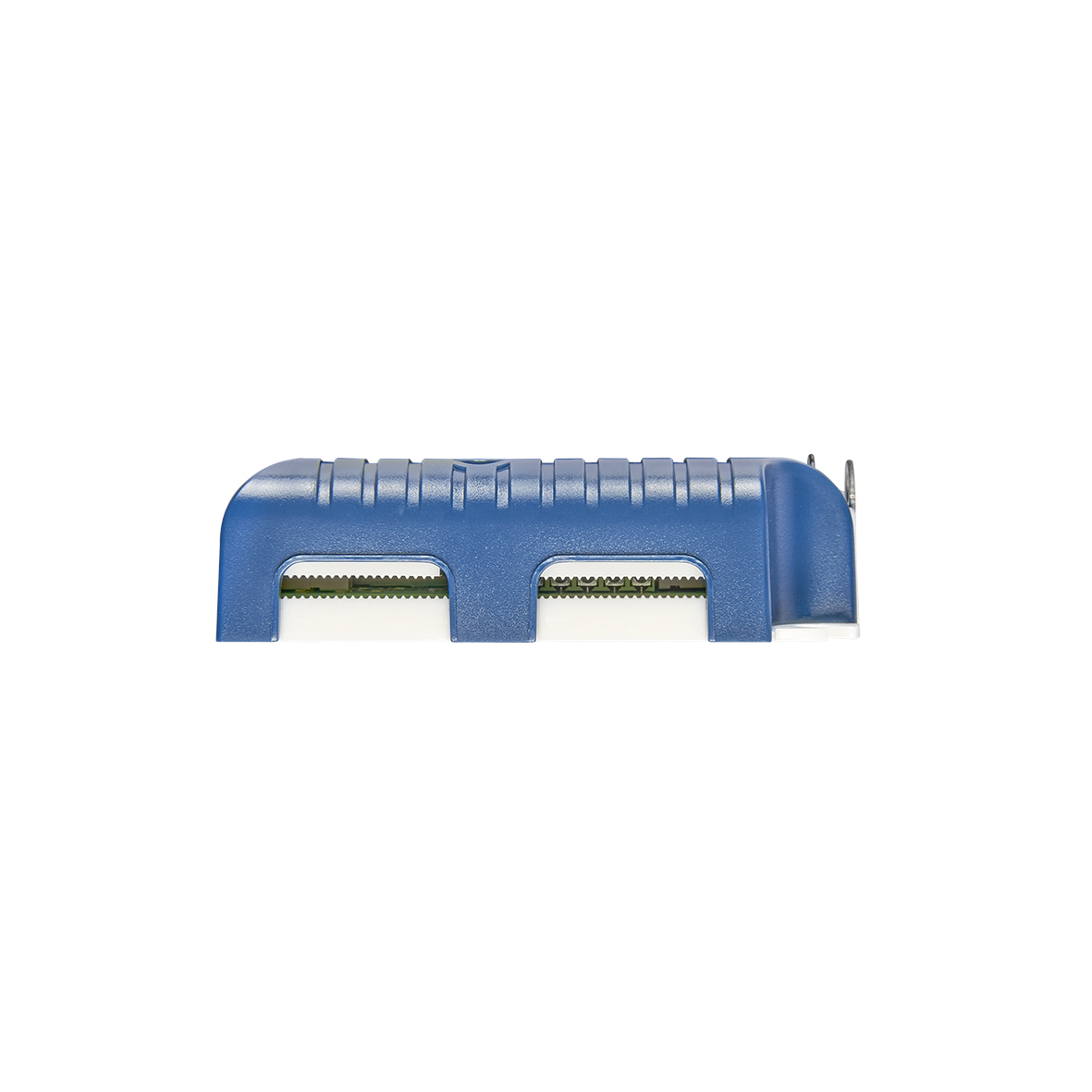

Produktbild Ansicht links

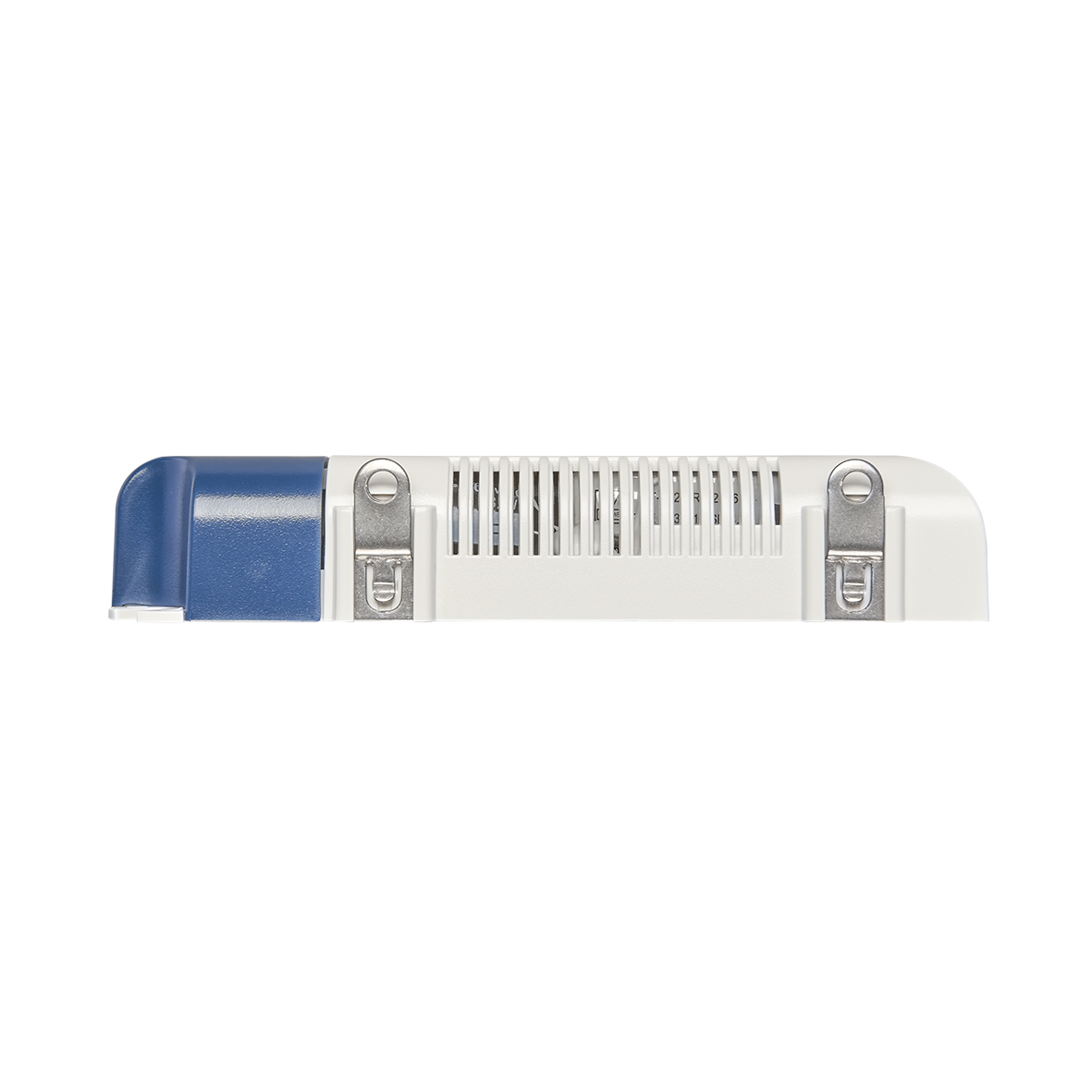

Produktbild Ansicht unten

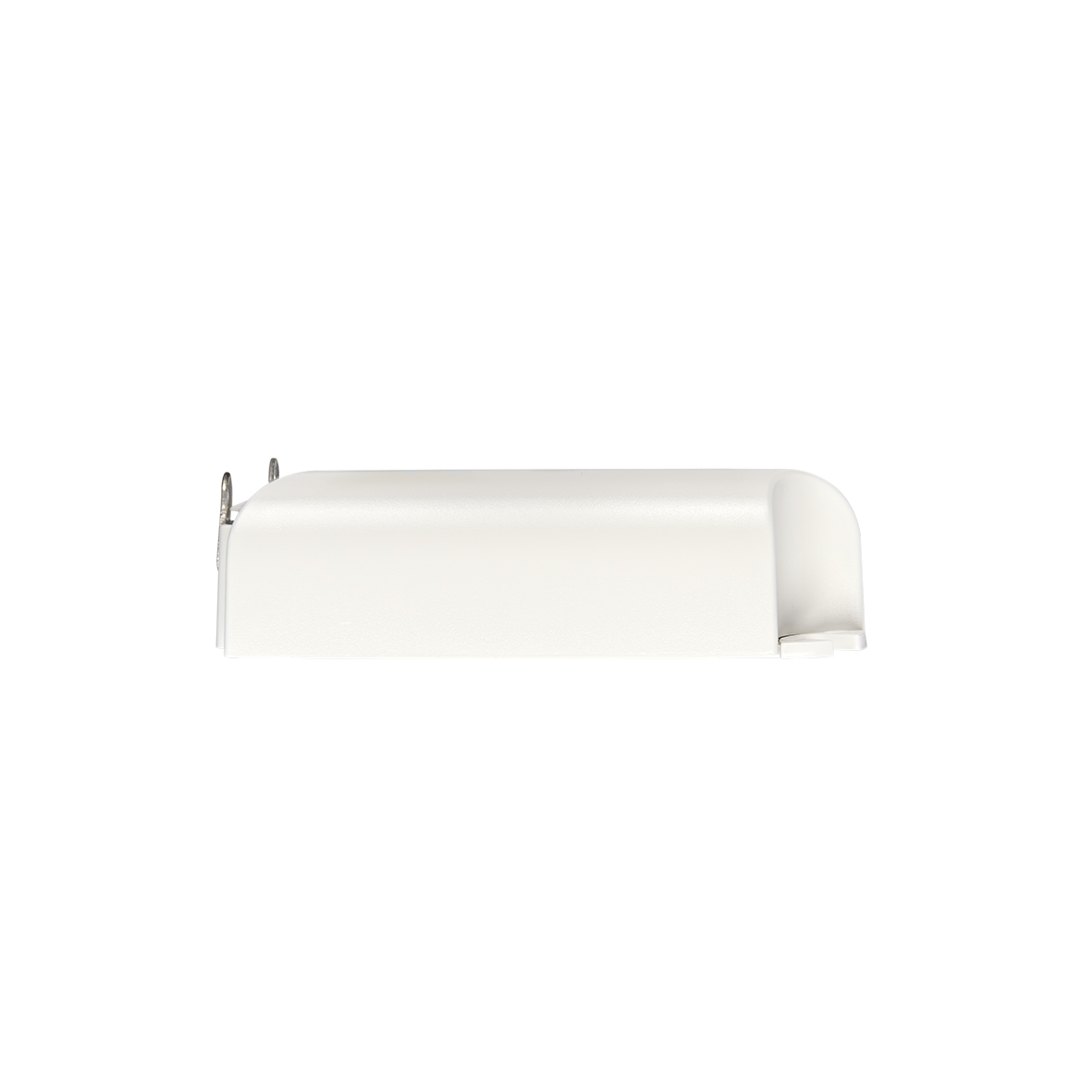

Produktbild Ansicht rechts

SKU: 8980410010
EAN: 4044538049366

Dimmbares LED Betriebsgerät mit einstellbarem Konstantstrom über DIP-Schalter. Einstellbare Konstantströme: 350mA, 500mA, 600mA, 700mA, 900mA, 1050mA Anschlussart primär: abgedeckte Klemmstellen 0,5-2,5 mm² Anschlussart sekundär: abgedeckte Klemmstellen 0,5-1,5 mm²

Dimmbares LED Betriebsgerät mit einstellbarem Konstantstrom über DIP-Schalter
Einstellbare Konstantströme: 350mA, 500mA, 600mA, 700mA, 900mA, 1050mA
Anschlussart primär: abgedeckte Klemmstellen 0,5-2,5 mm²
Anschlussart sekundär: abgedeckte Klemmstellen 0,5-1,5 mm²

weniger lesen

Downloads

	ROHS Erklärung		Download
	Produktdatenblatt		Download

Technical Data

Temperatureigenschaften

Umgebungstemperatur [Ta]	-30 - 60 °C

Sonstige Eigenschaften

Anwendung	nur für LED Leuchten/LED Module
Entsorgung	kommunaler Wertstoffhof bzw. regionale Bestimmungen
Ausführung	dynamisch

Material und Farbe

Werkstoff	Kunststoff
Farbe	blau/weiß

Elektrische Eigenschaften

Ausgangsspannung bei 900mA	2 - 45 V
Leistung bei 600mA	1.2 - 40 W
Kabelquerschnitt primär	0.5 - 2.5 mm²
Leistung bei 700mA	1.4 - 40 W
Ausgangsspannung bei 500mA	2 - 80 V
Kabelquerschnitt sekundär	0.5 - 1.5 mm²
Ausgangsspannung bei 700mA	2 - 57 V
Ableitstrom	0.5 mA
Leistung bei 500mA	1 - 40 W
Leistung bei 900mA	1.8 - 40 W
Ausgangsspannung bei 1050mA	2 - 40 V
Eingangsstrom	0.23 A
Leistung bei 350mA	1 - 35 W
Leistung bei 1050mA	2.1 - 42 W
Einschaltstrom typisch	Kaltstart 20A (twidth=260μs gemessen bei 50% Ipeak) bei 230V AC
Eingangsspannung [AC]	180 - 295 V
Konstantstrom	350 - 1050 mA
Kabelquerschnitt Dimmerschnittstelle	0.2 - 0.3 mm²
Eingangsfrequenz	47 - 63 Hz
Eingangsspannung [DC]	254 - 417 V
Leistung	42 VA
Anschlussart sekundär	abgedeckte Klemmstellen
Anschlussart primär	abgedeckte Klemmstellen
Art der Dimmung	1-10V, PWM (10V)
Anschlussart Dimmerschnittstelle	Push-Klemme
Ausgangsspannung [DC]	2 - 100 V
Ausgangsstrom [DC]	350 - 1050 mA
Ausgangsspannung bei 350mA	2 - 100 V
Ausgangsspannung bei 600mA	2 - 67 V
